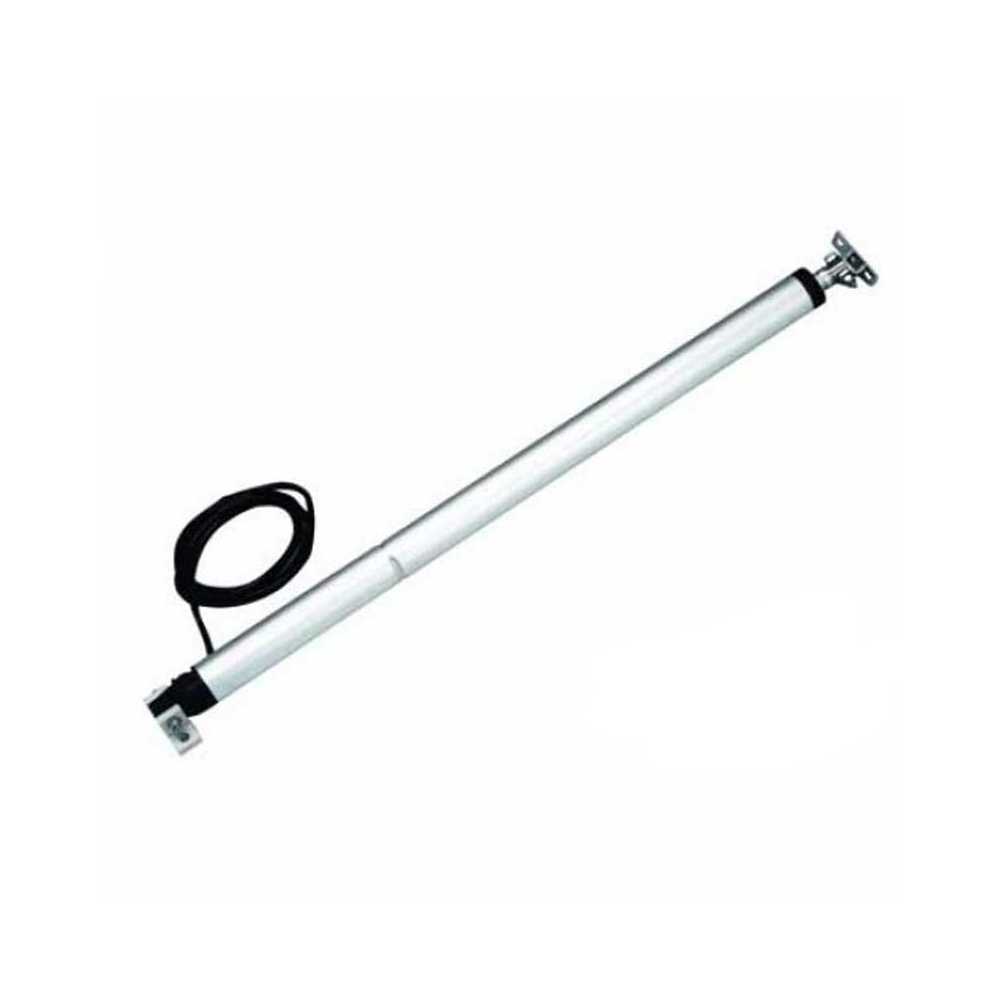

Attuatore elettrico Uflex Ulysses

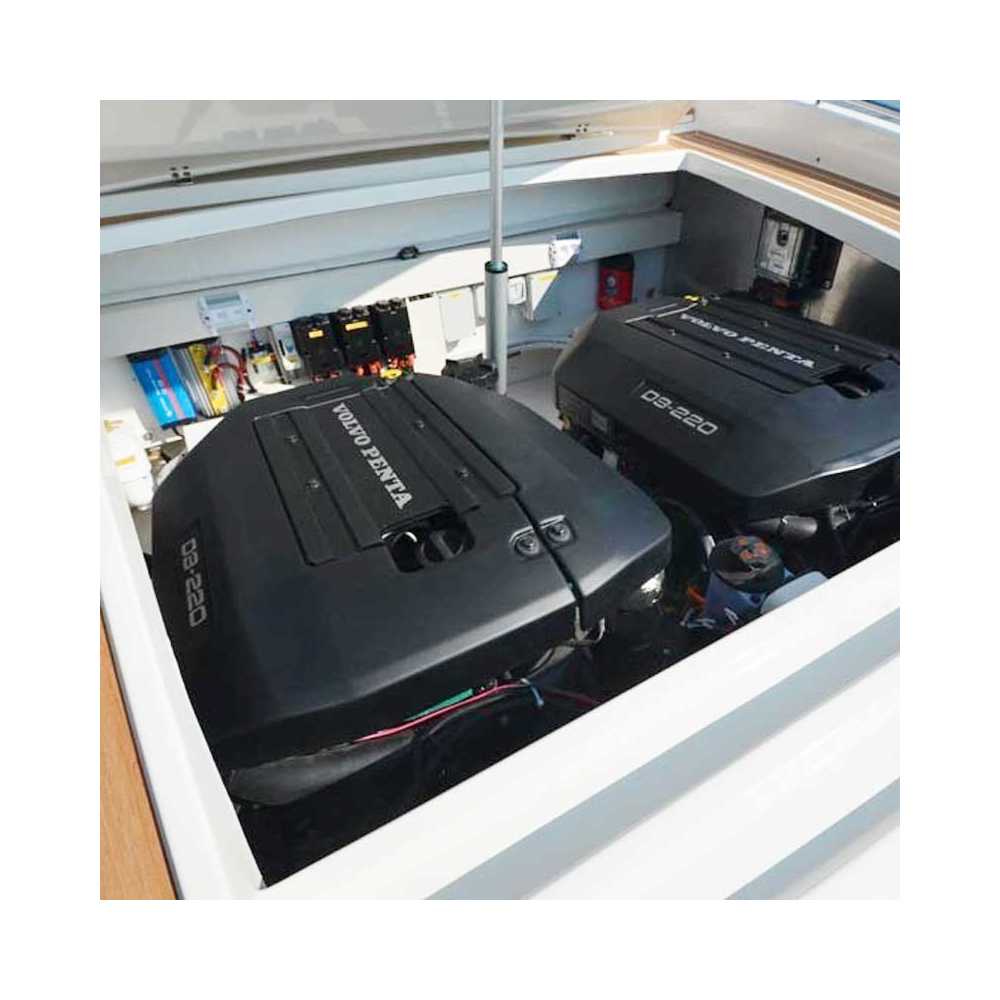

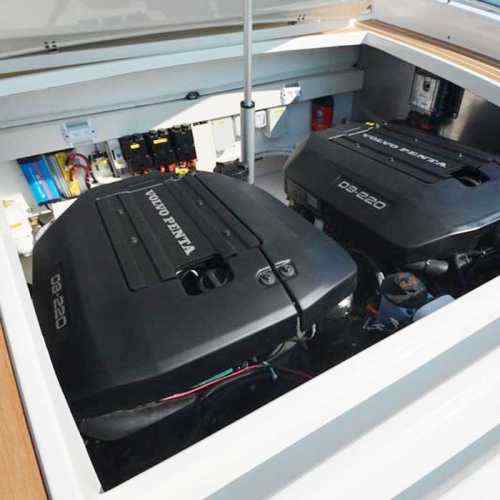

Gli attuatori lineari Uflex sono prodotti elettromeccanici, studiati per l’utilizzo nella nautica da diporto, che permettono l’apertura e la chiusura anche parziale dei pesanti portelloni del vano motore, gavoni, boccaporti etc. Usando un interruttore è possibile bloccare i portelloni in tutte le posizioni comprese fra la chiusura totale e la completa apertura: la posizione è poi mantenuta da meccanismi interni che ne impediscono la chiusura accidentale. Un dispositivo di emergenza permette inoltre l’eventuale apertura manuale del vano in caso di mancanza di corrente.

CARATTERISTICHE TECNICHE

• Adatto solamente ad installazione singola
• Spinta e tiro max: 650N (65 kg - 144 lbs)

• Si raccomanda di non superare la spinta e il tiro massimo indicato
• Fornito con 2 staffe di montaggio complete di perni e dadi
• Stelo in alluminio
• Protezione ai sovraccarichi e arresto a fine corsa mediante limitazione di corrente

• Protezione di tipo IP 65
• Velocità:
Versione a 12 Volt: 5 mm/sec a vuoto, 4 mm/sec con carico massimo
Versione a 24 Volt: 8 mm/sec a vuoto, 6 mm/sec con carico massimo
• Assorbimento: 2A a 12V, 1A a 24V

DESCRIZIONE DEI COMPONENTI

Attuatore Serie ULYSSES
• n° 1 attuatore Ulysses
• installazione doppia non consentita
• Diametro esterno: 34 mm (1.3”)
• Lunghezza in posizione di chiusura: 308 mm (12.1”) + corsa
• Brandeggio massimo consentito: 180°

Cavo di alimentazione attuatore:
• Gli attuatori della serie AV e ULYSSES vengono forniti con 1,5 m (5 ft) di cavo elettrico
• Avvertenza: Qualora si rendesse necessario prolungare il cavo, non sostituire quello esistente, ma effettuare una giunzione seguendo le istruzioni fornite con il prodotto.

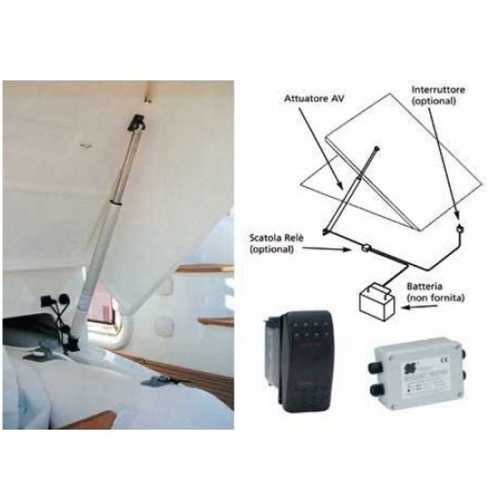

Da completare (vedi Accessori) con un relè cod. 1640412 o cod. 1640424, un interruttore cod. 1640400 e un fusibile (non fornito) per consentire l'apertura e la chiusura.

 Modelli:
